使用條件：
環境溫度應為: -25℃ -40℃
操作頻率小于720c/h 。
使用地點的海拔高度不超過2000m 。
周圍工作環境中無爆炸危險的介質及足以腐蝕金屬和破壞絕緣的氣體和導電塵埃。
在空氣相對濕度不大于90%的室內或有防雨、雪的裝置下使用。
電源電壓為DC110V或DC220V。若用戶有特殊要求，請訂貨時協商確定。

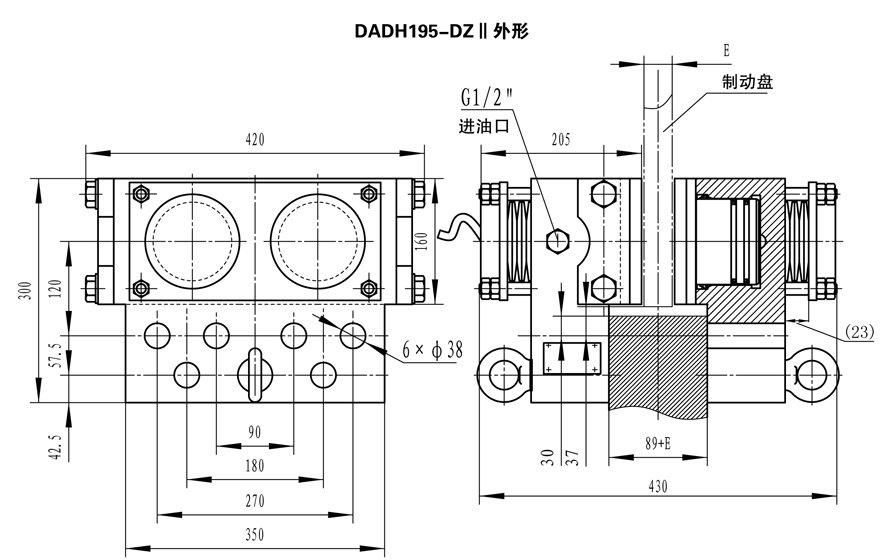

DADH195-DZ Ⅱ基本參數
制動力矩(N.m) =制動力/1000 x (ΦB/2-83 )
制動力=1350 x壓力(壓力≦200bar)
單邊退距: 3mm
壓力單位-bar ΦB-制動盤徑

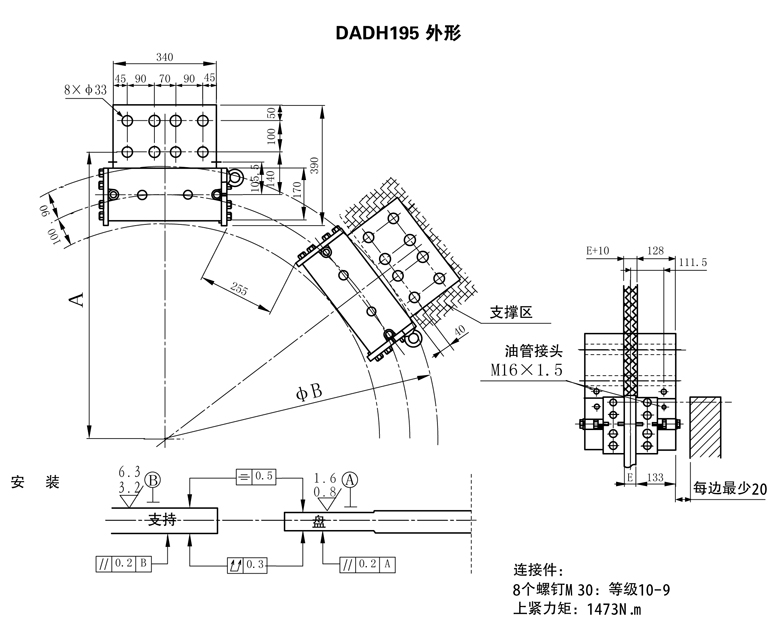

DADH195基本參數
制動力矩(N.m) =制動力/1000 x [(ΦB)/2-90]
ΦB-單位: mm
工作壓力 |
bar |
50 |
75 |
100 |
|
靜力 |
N |
77 000 |
126 000 |
195 000 (襯墊 A) DADH195-A |
|
動力 |
N |
55 000 |
85 000 |
145 500 (襯墊 M) DADH195-M |
|
完全釋放的移位容量 |
cm3 |
57 每個活塞14.25cm3 |
|||
總?cè)莘e（磨損的襯墊） |
cm3 |
1726 每個活塞431.5cm3 |
|||
重量 |
kg |
230 |
|||
A |
mm |
=(ΦB)/2+50 |
|||
備注：產品有更新，請注意最新版本

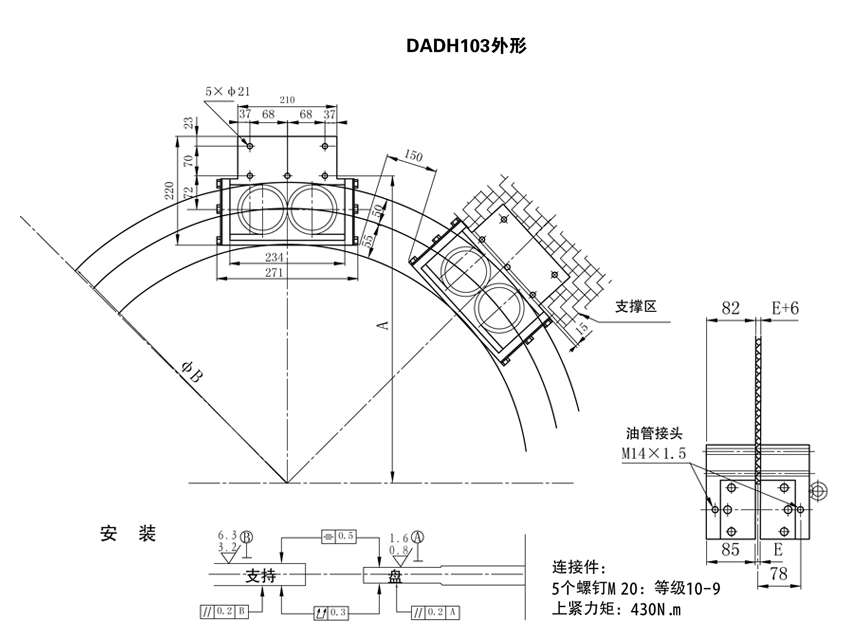

DADH103基本參數
制動力矩(N.m) =制動力/1000 x [(ΦB)/2-50]
ΦB-單位: mm
工作壓力 |
bar |
30 |
60 |
80 |
100 |
120 |
靜力 |
N |
24 000 |
56 000 |
74 000 |
87 000 |
103000 (襯墊 A ) DADH103-A |
動力 |
N |
18 000 |
42 000 |
55 500 |
65 250 |
77250 (襯墊 M ) DADH103-M |
完全釋放的移位容量 |
cm3 |
22.7 每個活塞5.5cm3 |
||||
總?cè)莘e（磨損的襯墊） |
cm3 |
91 每個活塞22.7cm3 |
||||
重量 |
kg |
60 |
||||
A |
mm |
=(ΦB)/2+22 |
||||

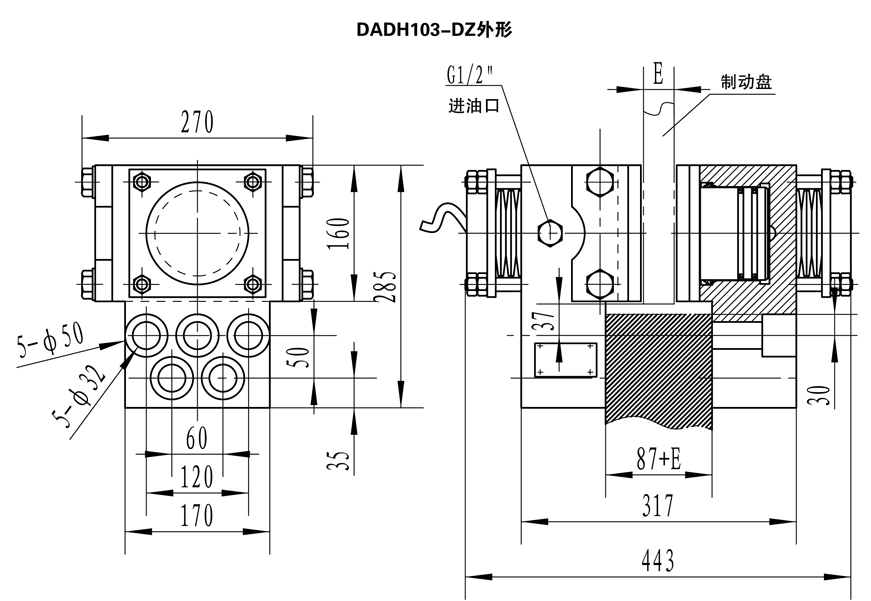

DADH103基本參數
制動力矩(N . m) =制動力/ 1000 x (ΦB/2-83 )
制動力=675 x壓力(壓力≦200bar)
單邊退距: 3mm
壓力單位-bar ΦB-制動盤徑
