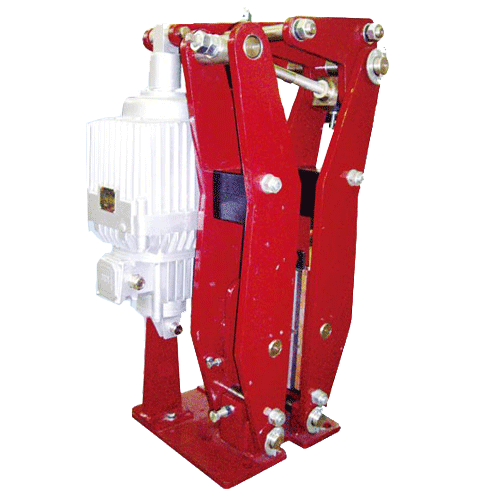

YPZ2系列電力液壓盤式制動器

YPZ2 Ⅰ、Ⅱ、Ⅲ符合德國DIN15435 標準; YPZ2 Ⅳ、V、Ⅵ符合德國DIN15435 標準和JB/T7020-2006標準。

主要特點：YPZ2 Ⅰ、Ⅱ、Ⅲ退距均等裝置，在使用過程中可始終保持兩側瓦塊退距均等; YPZ2 Ⅳ、V、Ⅵ聯鎖退距均等裝置，在使用過程中可始終保持兩側瓦塊退距均等，完全避免因退距不均使一側制動襯墊浮貼制動盤的現象，并設有瓦塊自動隨位裝置。主要擺動絞點均安裝有自潤滑軸承，傳動效率高壽命長，在使用過程中無需潤滑; 制動彈簧布置在方形彈簧管內;并在一側設有制動力矩標尺，制動力矩直接顯示調整方便直觀; 無石棉制動襯墊為插裝方式，更換方便快捷。制動襯墊磨損自動補償裝置，可使瓦塊退距和制動器力矩在使用過程中保持恒定; 可通過增設附加裝置實現某些附加功能; 手動釋放裝置; 釋放和閉合限位開關，可實現制動器是否正常釋放或閉合信號顯示; 制動襯墊磨損極限限位開關，可實現制動襯墊磨損到極限時的制動信號顯示; 采用延時閥的Ed 系列推動器，可實現制動器的延時閉合，制動平穩。

使用條件：環境溫度: -20 ℃-50℃ 。周圍工作環境中不得有易燃、易爆及腐蝕性氣體，空氣相對濕度不大于90% 一般用于三相交流電源: 380V 、50HZ o (根據需要也可生產60Hz或不同的電莊、請注意推動器銘牌，請訂貨時事先說明) 。使用地點的海拔高度符合GB755-2000。當?shù)陀?20 ℃時，推動器工作油改用YH-10航空液壓油或按要求帶加熱器，詳情參考Ed推動器樣本。戶外雨雪浸蝕或有腐蝕性氣體和介質應采用防腐型產品。

產品詳情

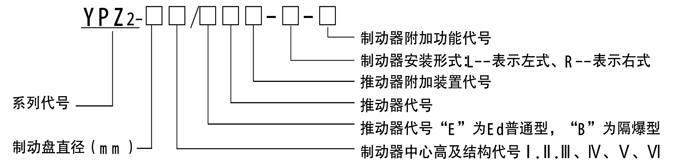

型號意義

例如:如盤徑為630mm,中心高370mm,帶磨損自動補償裝置，開閘顯示行程開關，手動裝置，右式，推動器Ed201/6，帶下降閥，其訂貨標記為：YPZ2-630Ⅲ/E201S-MK1S.

制動器附加功能表

附加功能代號	附加功能
M	襯墊磨損自動補償裝置
K1	開閘（上升）顯示行程開關
K 2	閉閘(下降)顯示行程開關
K 3	襯墊磨損極限顯示行程開關
S	手動裝置

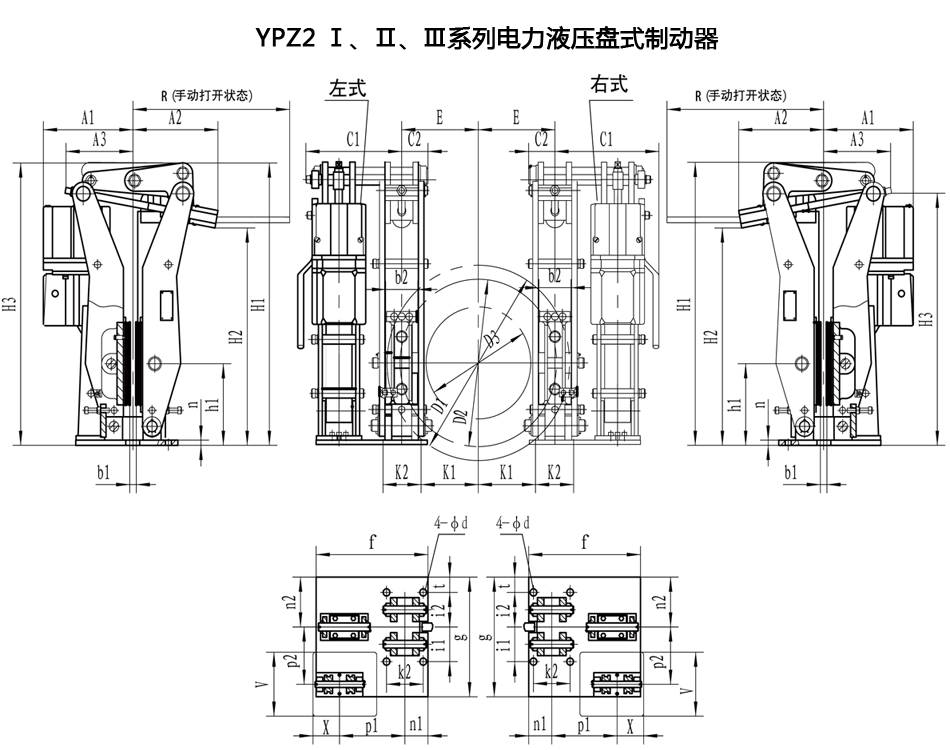

技術參數及外形尺寸表

YPZ2 Ⅰ型制動器技術參數及外形尺寸表單位：（mm)

推動器型號	t	H1	H2	H3	b2	d3	f	g	hi	i1	i2	k2	A2	A3	n1	n2	p1	p2	q	n	C2	R	A1	C1	X	t
Ed23/5	20	710	515	630	70	18	310	300	230	180	80	120	230	235	80	100	175	160	20	15	75	460	280	297	80	200
Ed30/5																							277	297	80	197
Ed50/6																							317	297	97	254
Ed80/6																							317	297	97	254
與制動器有關的尺寸									技術參數
制動器直徑D1		b1		D2	D3	E	K1	S	配套推動器									制動盤直徑D1					整機重量
315		30	20	235	120	118	58	0.9 ±0.2	型號			輸入功率(W)			額定電流(A)			315 \| 355 \| 400 \| 450 \| 500 最大制動力矩 (Nm)
355		30	20	275	160	138	78		Ed23/5			165			0.52			270	320				89
400		30	20	320	205	160	100		Ed30/5			200			0.46			380	440	520			95
450		30	20	370	255	185	125		Ed50/6			210			0.48			645	670	790	910	1000	102
500		30	20	420	305	210	150		Ed80/6			330			1.42			1030	1150	1350	1560	1750	104

YPZ2 Ⅱ型制動器技術參數及外形尺寸表單位：（mm)

推動器型號	t	H1	H2	H3	b2	d3	f	g	h1	i1	i2	k2	A2	A3	n1	n2	P1	p2	q	n	C2	R	A1	C1	X	t
Ed50/6	35	985	740	870	120	22	375	375	280	130	130	140	275	270	94	165	220	154	24	15	110	730	311	360	97	254
Ed80/6																							311	360	97	254
Ed121/6																							302	360	120	260
Ed201/6																							302	367	120	260
與制動器有關的尺寸									技術參數
制動器直徑D1			b1	D2	D3	E	K1	S	配套推動器									制動盤直徑D1					整機重量
450			30	350	180	175	105	0.9 ±0.2	型號			輸入功率(W)			額定電流(A)			450 \| 500 \| 560 \| 630 \| 710
																		最大制動力矩(Nm>
500			30	400	230	200	130		Ed50/6			210			0.48			1025	1175	1350			178
560			30	460	290	230	160		Ed80/6			330			1.42			1720	1965	2260	2605		179
630			30	530	360	265	195		Ed121/6			330			1.44			2700	3085	3550	4090	4665	194
710			30	610	440	305	230		Ed201/6			450			1.45			4195	4790	5510	6350	7310	194

YPZ2 Ⅲ型制動器技術參數及外形尺寸表單位：（mm )

推動器型號	t	H1	H2	H3	b2	d3	f	g	h1	i1	i2	k2	A2	A3	n1	n2	P1	p2	q	n	C2	R	A1	C1	X	t
Ed121/6	35	1170	910	1045	120	27	415	460	370	180	180	160	305	310	110	215	228	206	30	20	120	735	354	394	120	260
Ed201/6																							354	394	120	260
Ed301/6																							354	394	120	260
與制動器有關的尺寸									技術參數
制動器直徑D1			b1	D2	D3	E	K1	S	配套推動器									制動盤直徑D1						整機重里
630			30	500	310	250	170	1.0 ±0.3	型號			輸入功率			額定電流(A)			630 \| 710 \| 800 \| 900 \| 1000 \| 1250
																		最大制動力矩(Nm)
710			30	580	390	290	210		Ed201/6			450			1.45			6305	7315	8450	9710	10970		294
800			30	670	480	335	255		Ed301/6			550			1.46			9170	10640	12290	14120	15960	20540	295
900			30	770	580	385	305
1000			30	870	680	435	355
1250			30	1120	930	560	480
注：具體型號、結構外形尺寸保留更改的權利。

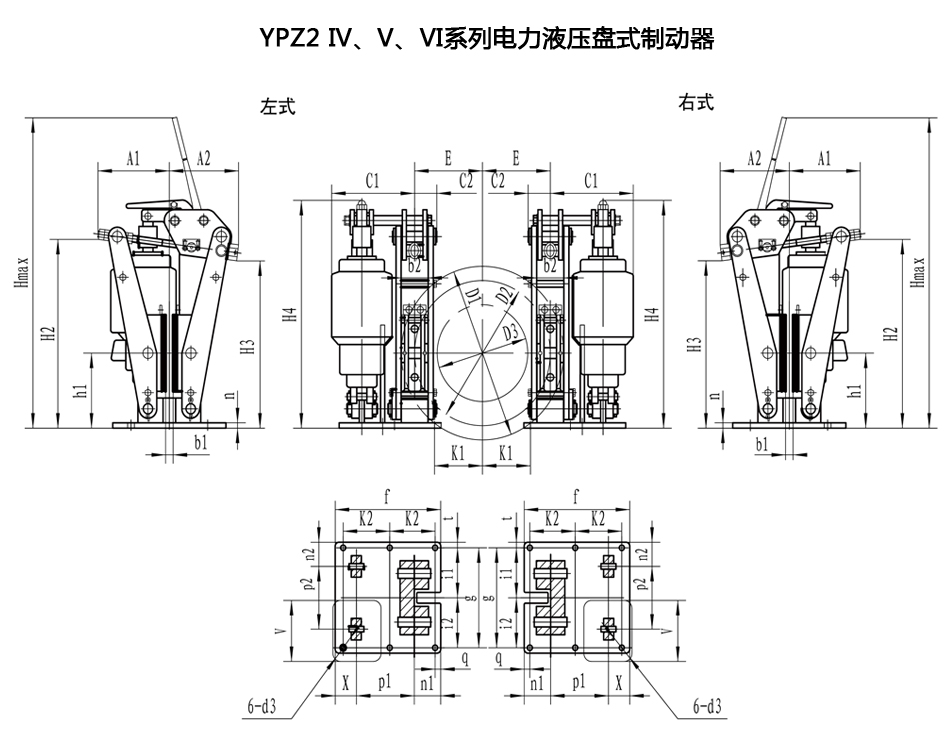

YPZ2IV型制動器技術參數及外形尺寸表單位：（mm)

推動器型號	H1max	H2	H3	H4	b2	4-(Φ)d	f	g	h1	i1	i2	k2	A1	A2	n1	n2	p1	p2	V	q	n	C2	C1	X	t
Ed23/5	612	400	340	500	56	14	230	270	160	80	150	100	208	198	52	40	133	130	200	14	15	60	215	80	20
Ed30/5																			197
與制動器有關的尺寸									技術參數
制動器直徑D1			b1	D2	D3	E	K1	S	配套推動器							制動盤直徑D1							整機重量
250			20	200	110	98	61	0.9 ±0.2	型號			輸入功率		額定電流(A)		250 \| 280 \| 315 \| 355 \| 400 \| 450 \| 500
																最大制動力矩(Nm)
280			20	230	140	113	76		Ed23/5			165		0.52		200	230	260	300	345	395	445	71
315			20	260	170	130	93		Ed30/5			200		0.46		280	310	355	410	470	540	610	75
355			20	300	210	150	113
400			20	345	255	173	135
450			20	395	305	197	160
500			20	445	355	222	185

YPZ2V型制動器技術參數及外形尺寸表單位：（mm)

推動器型號	H1max	H2	H3	H4	b2	6-Φd	f	g	h1	i1	i2	k2	A1	A2	n1	n2	p1	P2	V	q	n	C2	C1	X	t
Ed50/6	1100	537	474	645	75	18	330	360	230	145	145	130	275	228	90	110	165	177	254	25	18	80	260	95	35
Ed80/6
與制動器有關的尺寸									技術參數
制動器直徑D1			b1	D2	D3	E	K1	S	配套推動器									制動盤直徑D1						整機重量
355			30	275	155	137.5	72.5	0.9 ±0.2	型號			輸入功率			額定電流(A)			355 \| 400 \| 450 \| 500 \| 560 \| 630
																		最大制動力矩(Nm)
400			30	320	200	160	95		Ed50/6			210			0.48			935	1085	1255	1425	1630	1870	97
450			30	370	250	185	120		Ed80/6			330			1.42				1600	1850	2100	2400	2750	104
500			30	420	300	210	145
560			30	480	360	240	175
630			30	550	430	275	210

YPZ2VI型制動器技術參數及外形尺寸表單位：（mm）

推動器型號	H1max	H2	H3	H4	b2	6-Φd	f	g	h1	i1	i2	k2	A1	A2	n1	n2	P1	p2	V	q	n	C2	C1	X	V
Ed121/6	1500	699	636	835	108	27	390	430	280	180	180	160	285	265	102	140	210	195	260	22	20	108	330	120	35
Ed201/6
Ed301/6
與制動器有關的尺寸									技術參數
制動器直徑D1			b1	D2	D3	E	K1	S	配套推動器									制動盤直徑D1						整機重量 (kg)
450			30	350	170	175	95	0.9 ±0.2	型號		輸入功率 (W)		額定電流 (A)		450	500	560	630	710	800	900	1000	1100
500			30	400	240	200	120								最大制動力矩(Nm)
560			30	460	300	230	150
630			30	530	370	265	185		Ed121/6		330		1.44		2700	3100	3550	4100	4700	5400				220
710			30	610	450	305	225
800			30	700	540	350	270		Ed201/6		450		1.45		4300	5000	5750	6600	7600	8800				220
900			30	800	640	400	320
1000			30	900	740	450	370		Ed301/6		550		1.46					9700	11200	12800	14700	16500	18150	220
1100			30	1000	840	500	420
注：全部尺寸單位為mm; D2-理論摩擦直徑；D3-允許最大的連軸器外徑；S-每側瓦塊退距
注：具體型號、結構外形尺寸保留更改的權利。
