歡迎進入焦作市液壓制動器股份有限公司！
免費咨詢服務熱線：13703911515
產品展廳

SH系列液壓失效保護制動器

概述：SE 、SH 、SP 系列失效保護盤式制動器與鼓式制動器相比具有結構緊湊，制動力大、安裝方便等優點，它主要用于起重、運輸、冶金、礦山、港口、建筑機械、電纜、吊索設備、風力發電機、紡織機械等各行業的多種機械驅動配套的機械制動或減速。

使用條件：
環境溫度: -20℃ -50℃ 。 周?chē)ぷ鳝h(huán)境中不得有易燃、易爆氣體。
空氣相對濕度不大于90% 。
使用地點的海拔高度符合GB755-2000。
戶外雨雪侵蝕或有腐蝕性氣體和介質應采用防腐型產品。

產品詳情

SE、SH 、SP系列失效保護盤式制動器

工作制動器，允許高頻率制動。

制動力大，維修費用低，帶襯墊磨損自動補償裝置(制動力矩穩定) ，晌應時間短。
安裝公差大，制動盤端面跳動:最大值:± 0.2mm 。底座相對于盤的垂直度偏差:最大值:±4‰。
制動盤相對于底座的中心距偏差:最大值:±2.5mm 。
該系列包括下列類型制動器:
561SE 、560SE 、56SE 、5SE 、450SE 、4SE 、3SE制動器(電磁釋放) 。工作時須有ESE/ESP配套電源(具體參數見配套電源) 。
5SH 、450SH 、4SH 、3SH 、904SH 制動器(液壓釋放) 。工作時需有液壓站。
5SP, 450SP 、4SP 、3SP制動器(氣動釋放)(5bar)

安全制動器

制動力大，和工作制動器一樣。
發現超速的情況下，用作緊急制動，正常情況下靜態制動器晌應時間短。
安裝公差大，制動盤端面跳動:最大值: ±0.2mm 。底座相對于盤的垂直度偏差:±0 .4‰。

該系列包括下列類型制動器:

所有SE 系列。電磁釋放。工作時須有配套電源ESE/ESP(具體參數見配套電源)。
所有SH 系列一主要是ST系列。液壓釋放。工作時帶有液壓站。
所有SP 系列。氣動釋放(5bar)
備注: ST1SE 、ST2SE僅適合用作安全制動器。當使用頻率很低時也可用作工作制動器。

根據用戶不同的需求，可加裝下列裝置:

襯墊磨損顯示(通過顯示開關或襯墊里的磨損線實現) 。
制動顯示(通過顯示開關實現)。
手動釋放顯示(通過顯示開關實現)
特殊應用:用于盤溫非常高時的燒結襯墊，特種襯墊(無火星等);特殊盤(厚度、直徑、材料等)。

若有需求，請與我們的技術人員聯系。

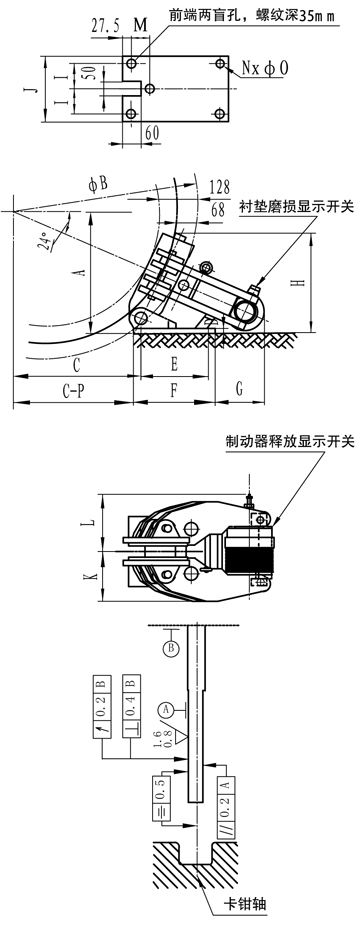

彈簧制動-液壓礙放-適合盤厚: 30mm

ST1SH 、ST2SH 、ST3SHW

ST1SH 、ST2SH 、ST3SH基本參數和尺寸

ΦB-單位: mm

基 本 參 數

制動力力矩公式N.m

制動力矩=制動力/1000 X (ΦB/2-68)

晌應時間S

0.2

兩側退距mm

0.7

釋放壓力bar

100

進油口尺寸"

Z1 /4

額定制動力 N

ST1SE:35000(安全制動)/25000(工作制動)

ST2SE:70000(安全制動)/50000(工作制動)

ST3SE:147000(安全制動)/105000(工作制動)

外 形 尺 寸 mm

完全釋放移位容量cm3

ST1SH:18 ST2SH:50 ST3SH:135

總油缸容積cm3

ST1 SH:34 ST2SH:83 ST3SH:227

重量Kg

ST1SH:117 ST2SHE:117 ST3SH:118

A

A=0 .203 x ΦB+211

C

C=0.456 x ΦB-133

D

25

E

285

F

340

G

180

H

410

I

90

J

230

K

200

L

213.5

M

55

N

5

O

M30

P

27.5

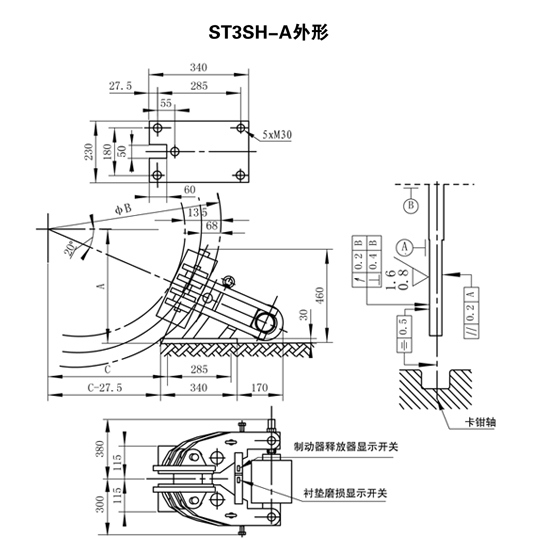

ST3SH-A

ST3SH-A基本參數

制動力矩(N.m) =制動力/1000 x [(ΦB)/2-68] 進油口: M18x1.5

ΦB-單位: mm

制動力

N

220 000

釋放壓力

bar

110-120

完全釋放的移位容量

cm3

180

總油缸容積

cm3

310

響應時間

s

0.2

重量

kg

118

A

mm

=(0.171 x ΦB)+240

C

mm

=(0.47 x ΦB)-120

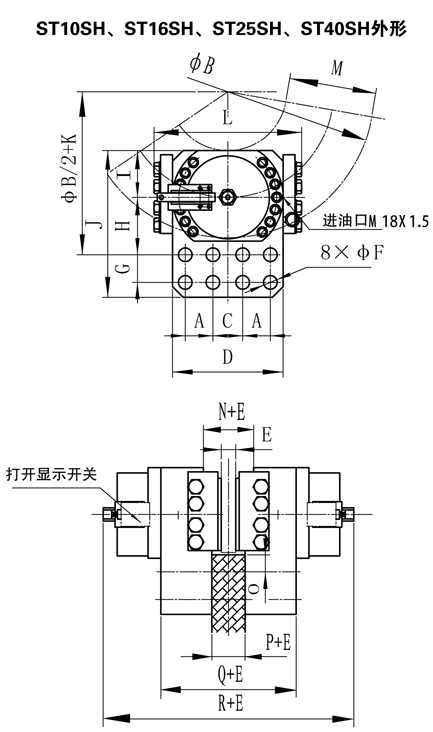

ST10SH 、ST16SH 、ST25SH 、ST40SH

ST10SH:連接件：8個螺栓M 24等級12.9上緊力矩1000NM；
ST16SH:連接件：8個螺栓M 30等級12.9上緊力矩1350NM；
ST25SH:連接件：8個螺栓M 30等級12.9上緊力矩1500NM；
ST40SH:連接件：8個螺栓M 39等級12.9上緊力矩5000NM；

ST10SH 、 ST16SH、 ST25SH 、 ST40SH基本參數和尺寸表

單位

制動器型號

ST10SH

ST16SH

ST25SH

ST40SH

基本參數

制動力矩公式:N.m

制動力矩=制動力/1000x(ΦB/2-75)

制動力矩=制動力/1000x(ΦB/2-90)

制動力矩=制動力/1000 x (Φ B/2-90)

制動力矩=制動力/1000 x (B/2-100)

額定制動力N

81000

150000

200000

288000

進油口尺寸

進油口均為:M18x1.5

間隙mm

2

1

2

工作壓力MPa

13

15

19

油缸容積mL

275

360

560

810

響應時間S

0.2

完全釋放移位容量mL

32

21

88

31

重量Kg



218

286



外形尺寸

A

45

65

72

100

C

45

70

90

100

D

190

260

302

367

F

25

32

32

41

G

55

65

65

100

H

130

135

150

219

i

95

110

130

168

J

300

345

380

522

K

45

45

60

119

L

315

370

400

462

M

190

205

220

268

N

88

88

88

90

O

35

35

50

100

P

48

48

48

50

Q

288

288

288

306

R

648

600

650

630

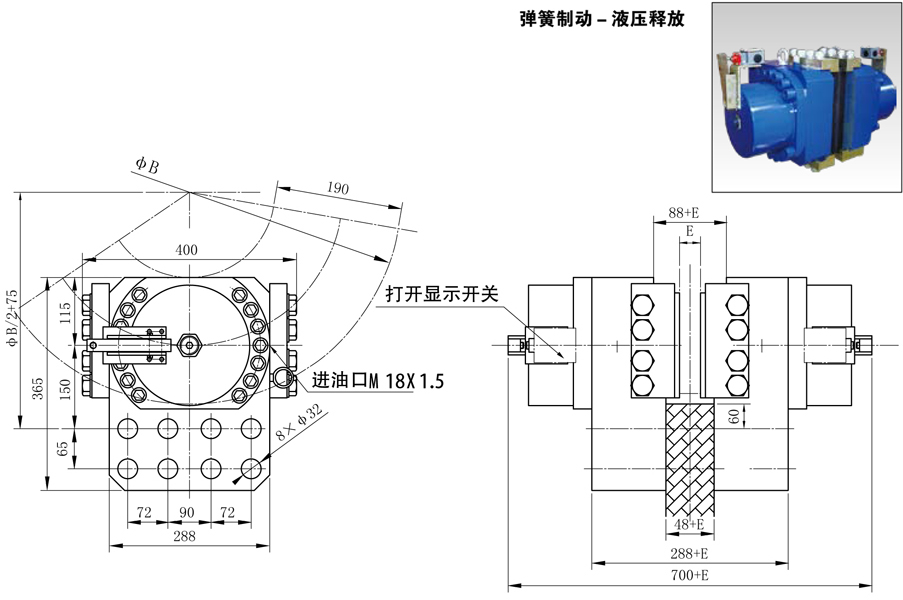

ST25SH-A

ST25SH-A基本參數表

連接件: 8個螺栓M30; 等級12.9 ; 上緊力矩1500NM
制動力矩(N.m) =制動力/1000x[(ΦB/2)-75]
ΦB-單位: mm

最大制動力

N

230000

200000

180000

150000

間隙

mm

1.0

2.0

3.0

4.0

釋放壓力

bar

190

完全釋放的移位容量

ml

95

油缸容積

ml

560

響應時間

s

0.2

重量

kg

280

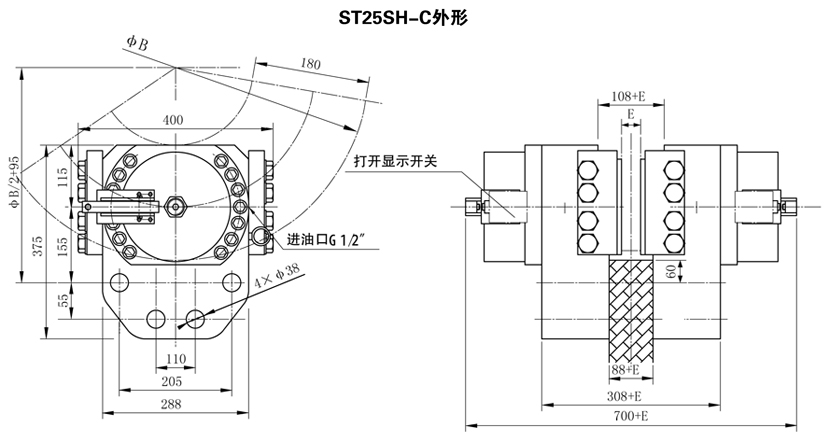

ST25SH-C

ST25SH-C基本參數表

連接件:4個螺栓M36; 等級12 . 9; 上緊力矩4280NM
制動力矩(N.m) =制動力/1000 x [(ΦB/2)-60]
ΦB-單位: mm

最大制動力

N

230000

200000

180000

150000

間隙

mm

1.0

2.0

3.0

4.0

釋放壓力

bar

160

油缸容積

ml

570

完全釋放的移位容量

ml

115

響應時間

s

0.2

重量

kg

280

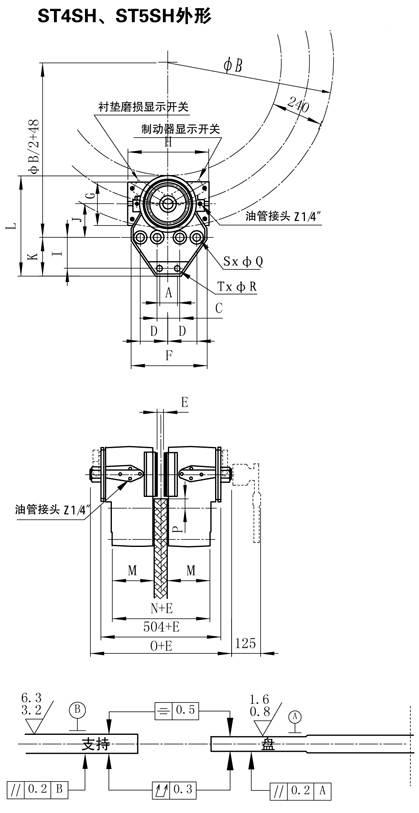

ST4SH、 ST5SH

ST4SH:連接件4個螺絲釘M33：等級10-9；上緊力矩：685N.m;
2個螺絲釘M24：等級10-9；上緊力矩：255N.m;
ST5SH：連接件6個螺絲釘M33：等級10-9；上緊力矩：1600N.m

ST4SH、 ST5SH基本參數和尺寸表

單位

基
本
參
數

制動力矩公式Nm

制動力矩=制動力/1000 x (Φ> B/2-108)

單側退距mm

1

釋放壓力bar

ST4SH:100 ST5SH:190

進油口尺寸”

ST4SH:Z1/4 ST5SH:Z1/2

額定制動力N

ST4SH: 120000(安全制動)/90000(工作制動)

ST2SE:70000(安全制動)/220000(工作制動）



響應時間S

0.2

外 型 尺 寸 mm

完全釋放移位容量cm3

ST4SH:110 ST5SH:120

總油缸容積cm3

ST4SH:408 ST5SH:678

重量Kg

ST4SH:285 ST5SH:440

A

80

C

100

D

125

F

336

G

ST4SH:200 ST5SH:204

H

ST4SH:355 ST5SH:420

1

140

J

155

K

173

L

460

M

190

N

410

〇

ST4SH:617 ST5SH:970

P

40

Q

34

R

25

S

ST4SH:4 ST5SH:6

T

ST4SH:2 ST5SH:0

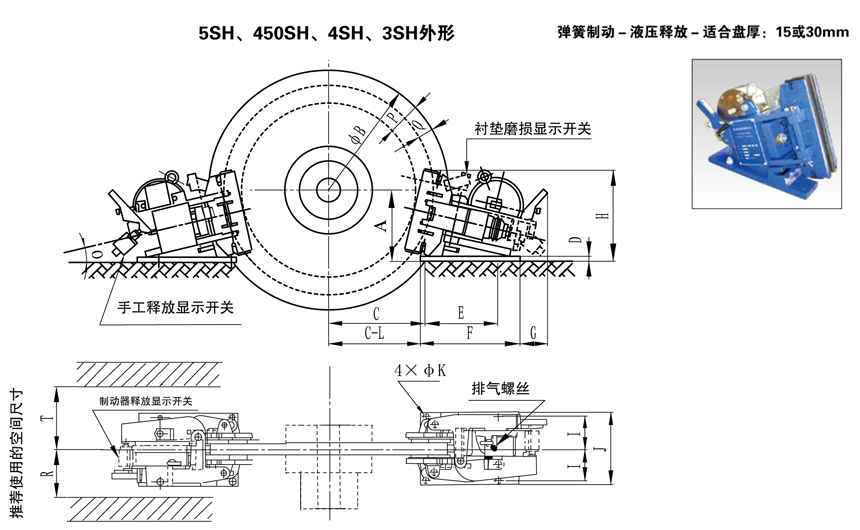

5SH 、450SH 、4SH 、3SH

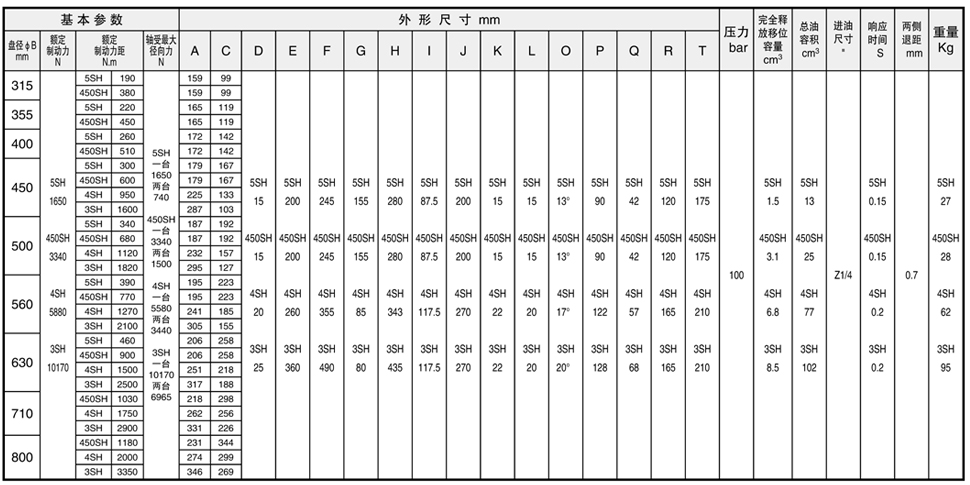

5SH 、450SH 、4SH 、3SE基本參數和尺寸表:

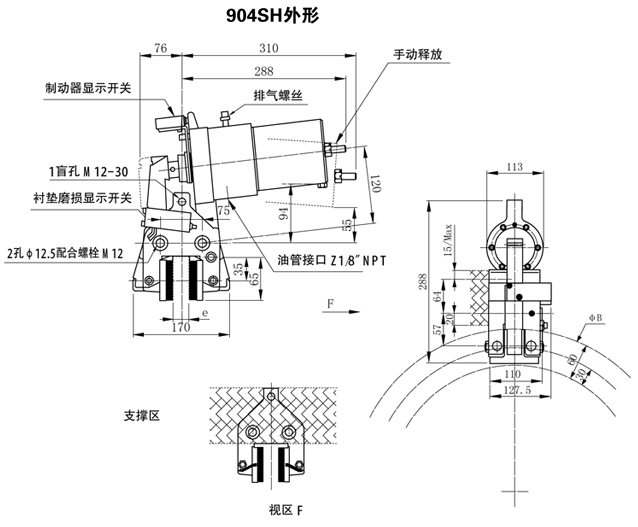

904SH

904SH基本參數表

連接件: 1 個螺絲釘M12-30+2個M12 : 等級10-9 上緊力矩: 50N.m
制動力矩(N . m) =制動力/ 1000 x [(ΦB)/2-30]
ΦB-單位: mm

用于緊急制動時最大制動力

N

20 000 (襯墊A ) 904-A

用于工作制動時最大制動力

N

15 000(襯墊M)904-M

釋放壓力

bar

60

完全釋放的移位容量

cm3

33

總油缸容積

cm3

98

響應時間

s

0.3

重量

kg

28

P
