Ed 系列電力液壓推動器應用

電力液壓推動器是一種集電機、離心泵、油缸為一體，結構緊湊的驅動控制裝置，廣泛用作各種塊式制動器和盤式制動器的驅動裝置，還可以用于各種工業閥門、閘門、定向擺動和轉動(<900)裝置及夾緊裝置的驅動控制。

性能及結構特點

Ed系列電力液壓推動器

Ed 系列推動器是獨家引進原西德EMG公司全套設計與制造技術生產制造，符合德國DIN15430和JB/T 10603-2006標準。Ed 系列推動器其零部件均由數控加工中心加工，從加工到裝配，嚴格的工藝、完善的檢測、可靠的性能及壽命試驗確保了整機的最佳性能。
鋁合金外殼全密封單推桿結構，外形美觀、重量輕、功能齊全、性能優良、品種規格齊全。
電機為非油浸式結構， F級絕緣，耐熱性好，壽命長。
電機接線盒蓋設有密封，采用電纜填料函進線，牢固可靠，電氣防護等級IP65。
電機軸和推桿均經過表面特殊處理，使密封件壽命大大延長。
傳動部分全部為雙密封結構，密封可靠。
Ed推動器油缸殼體一側設有平衡氣室，可在0-180。范圍內安裝使用。

Ed系列推動器附加裝置

Ed推動器可根據用戶的要求增設附加裝置來實現如下附加功能:可同時設置上下限位開關。
上升限位開關:可指示制動器是否正常打開，推桿是否推到規定位置等。
下降限位開關:可指示制動器是否正確閉合，推桿是否回到規定位置等。
上升延時閥和下降延時閥或上升下降延時閥，可在額定動作時間至額定動作時間的10-20倍內調整所需的具體延時值。
短行程推動器可增設內置式制動彈簧( c-彈簧)、復位彈簧(w-彈簧)、緩沖彈簧( d-彈簧) 。
增設加熱器，在使用地點環境溫度低于-20'C，可根據需要增設加熱器。

特殊要求

根據要求可提供不同電壓，不同頻率等級的推動器。 通過特殊處理的三防電機適用于"TH" 型、"AH" 型、混合型要求。

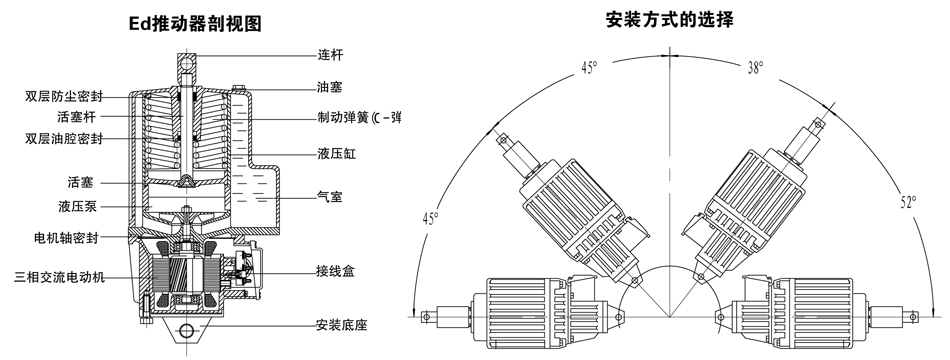

安裝方式的選擇

垂直安裝:活塞桿連接塊朝上。 水平安裝和中間任意位置: 安裝形式如下圖示。

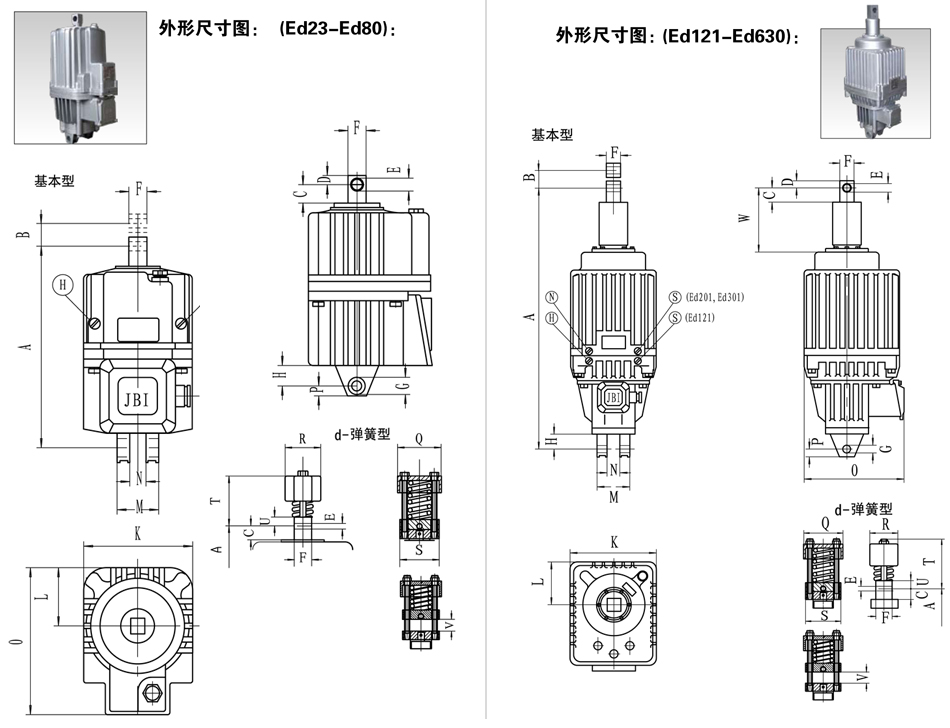

所有推動器的推桿連結塊都可以旋轉。Ed50-Ed301 安裝底座可作90。旋轉。Ed23和Ed30安裝底座也可提供900旋轉，但安裝高度尺寸A增加8毫米(訂貨時說明) 。 無論何種安裝位置，活塞桿都不能承受徑向力，以免影晌使用效果和壽命。

附加裝置

根據用戶需要可安裝各種附加裝置滿足不同工作需要。
上升或下降閥:加裝上升閥"H" ，下降閥"8" 或上升下降閥"H、S 可使上升下降時間無級延長，可調整的最大值可達額定值的10-20倍，閥在外部調節。帶閥的推動器(閥全開時) ，其上升下降時間將會有所延長，短行程延長0.1-0.2秒，長行程延長約0.2-0 .4秒。

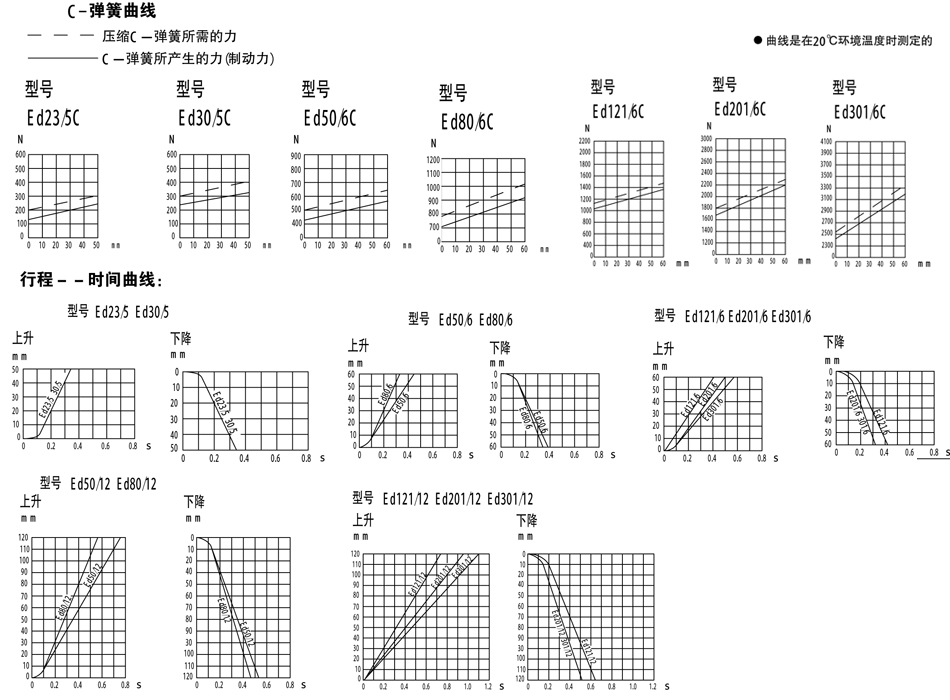

制動彈簧: (C-彈簧)它產生制動力，技術數據表中所列的制動彈簧力值為上升行程的1 /3 (下降行程的2/3 )時的彈簧力。
復位彈簧: 工作原理同C-~單簧，但復位的彈簧力較小。
緩沖彈簧( d-彈簧)加緩沖彈簧(僅適用于短行程推動器) ，主要調節制動過程: 緩沖制動的非周期瞬變過程，使制動平穩，它代替連桿連接塊裝在活塞桿上，不改變推動器的行程。(注意: 安裝d-彈簧的推動器不能裝行程開關且須和C彈簧配套使用)
加熱器: 在環境溫度低于-20℃的地區，可根據用戶需要加裝加熱器，加熱器分AC110V或AC220V兩種電壓(參數見下表)，訂貨時需注明，溫度的控制調節方法由用戶自己選擇。
行程開關: 根據用戶要求，推動器可以裝機械式行程開關或接近開關。

加熱器參數值：

動器型號 加熱器型號	Ed23	Ed30	Ed50	Ed80	Ed121	Ed201	Ed301
AC110V時功率(W)	220	220	350	350	350	350	350
AC220V時功率(W)
